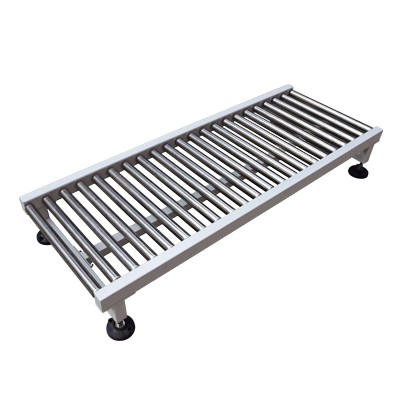

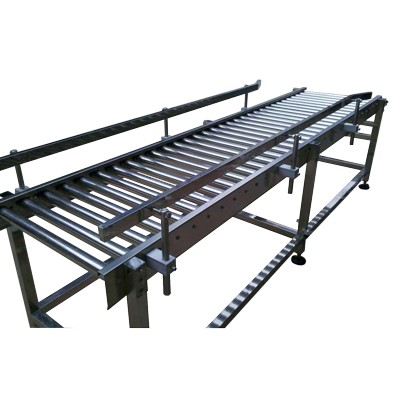

无动力轻型辊筒线

长辊道的辊子表面形状有圆柱形、圆锥形和曲面形几种,以圆柱形长辊道应用最广。辊道的曲线段采用圆锥形辊子或双排圆柱形辊子,可使物品转弯。

产品介绍

无动力辊筒线又称辊道。有长辊道和短辊道两种。长辊道的辊子表面形状有圆柱形、圆锥形和曲面形几种,以圆柱形长辊道应用最广。辊道的曲线段采用圆锥形辊子或双排圆柱形辊子,可使物品转弯。短辊道可以缩短辊子的间距,自重较轻。辊道一般稍下倾,当物品较重、线路较长时,为了推动物品时省力,斜度可取1~1.5%。如要使物品自滑,斜度可增大到2~3%。

深圳倍速链装配线厂家

影响自滑斜度大小的因素很多,大多用实验确定合适的角度。当线路长度小于10米、物品轻于 200千克时,可以布置成水平线路。自滑式辊道不易控制物品下滑速度,所以长度一般不大。辊道的宽度比物品宽度大100~150毫米。曲线段最小曲率半径为辊道宽度的3~4倍。辊子间距为输送物品长度的1/3~1/4,当物品输送的平稳性要求较高时。间距可取输送物品长度的1/4~1/5。辊子直径按载荷大小决定。
